密集阵有多快？一次发射2万美元就打了出去

作者：阿库拉

单价已经高达3500万美元的密集阵近程防御武器系统，是所有现代近程防御系统的鼻祖，试验中相当给力，实战中打不着导弹就算了，演习中打自家飞机，却很给力。

冥河飞来！

谈 到舰载近程防御系统的历史，绕不过的事件是第三次中东战争后期，埃及海军使用苏制P-15型冥河反舰导弹击沉以色列的埃拉特号驱逐舰事件。1967年10 月21日黄昏，一艘“大军舰”正在埃及塞德港附近徘徊，这是以色列海军的带头大哥埃拉特号驱逐舰，该舰在当时的中东地区算得上艨艟巨舰，标准排水量 1718吨，舰长110.5米，舰宽10.8米，吃水5.2米，航速31节。装备114.3毫米舰炮4门，40毫米炮6门。埃拉特号由英国建造，是当时以 色列海军最大的军舰，要说大哥可不是吃素的，第二次中东战争期间，埃拉特号伙同英法海军，曾生擒埃及海军排水量1300多吨的驱逐舰的好戏，这次是出来搞 威慑和封锁的。战略威慑，是海军悠久历史传统的一部分，把超级巨舰开到对方的家门口，亮亮大炮，往往对方就尿了。此刻，带头大哥正大摇大摆在埃及的家门口 溜达，伴着阵阵海风充分的显示肌肉。

“埃 拉特”号舰长埃特沙科·苏萨是位经验丰富的舰长，由于担心受到潜艇袭击，一直命令采取Z型机动航行。而此时埃及海军的两艘“蚊子”级导弹艇也正在塞德港西 侧的运河北口巡逻，“埃拉特”号的雷达发现了两个小目标，但是苏萨舰长认为这是埃及海军的鱼雷艇的，当时以色列海军舰艇上尚未安装能识别火控雷达信号的设 备，当埃及导弹艇按照岸上指令，一边转向一边用目标指示雷达跟踪时，“埃拉特”号并未察觉，17点30分左右，埃及导弹艇射出第一发P-15反舰导弹，发 射P-15的尾焰很明显，在黄昏的海面上非常显眼，这是以色列舰员第一次看见反舰导弹。战斗警报拉响了，“埃拉特号”满舵机动，伴随着各种没固定好的杯盘 的破碎声，全舰人员被甩得东倒西歪，在值更官望远镜里，一架小飞机一样的冥河反舰导弹，以300米的高度呼啸而来，导弹似乎瞄的不准，看上去并没对着埃拉 特号飞来，冥河在距离目标9千米左右末制导雷达开机并很快发现了目标，大哥的末日到了。

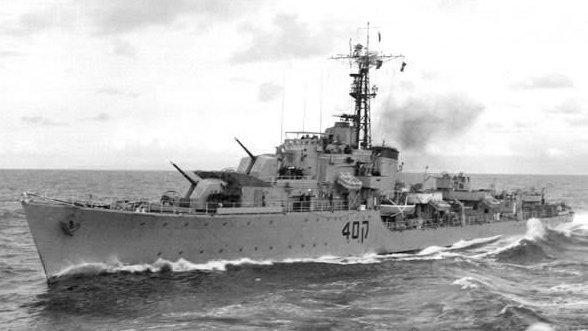

以色列海军的埃拉特号驱逐舰

“埃 拉特”号上高射炮开始密集开火，但已于事无补，导弹伴着呼啸声击中埃拉特号的中后部，冥河导弹500公斤的战斗部原是为打击航母和战列舰设计的，爆炸产生 的巨大火球将“埃拉特”号后半部全部笼罩，碎片横扫甲板和海面。高压高温的火焰撞进舱室，沿走道漫延，许多水兵被大火和冲击波烧的衣不摭体，如同身陷地 狱。 苦难并未结束，1分钟后第二枚导弹来了，这枚导弹直接命中了舰体中部。舰桥内的人被震得口鼻流血，设备都震得掉下来。爆炸切断了电缆，“埃拉特”号动力全 部丧失。舰体侧面结构大面积外翻，舰底出现了很多裂口，大量海水涌入，在舰员们的拼命抢救下，“埃拉特”号开始在海上漂流但没有沉没。晚上7点30分左 右，埃及导弹艇再次发射了P-15导弹，此时的“埃拉特”号已待屠的羔羊，再无还手之力了，大哥死定了。第三枚导弹击中“埃拉特”号后部，舰体后部几乎被 炸碎了，舰长命令弃舰，就在弃舰过程中，埃及人发射的最后一枚导弹在布满了逃生水兵的海面爆炸。

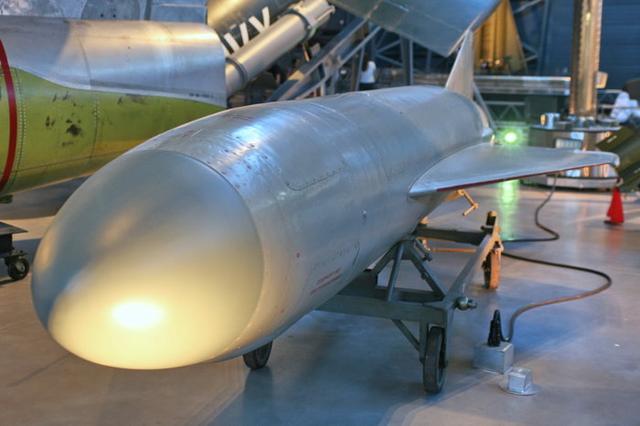

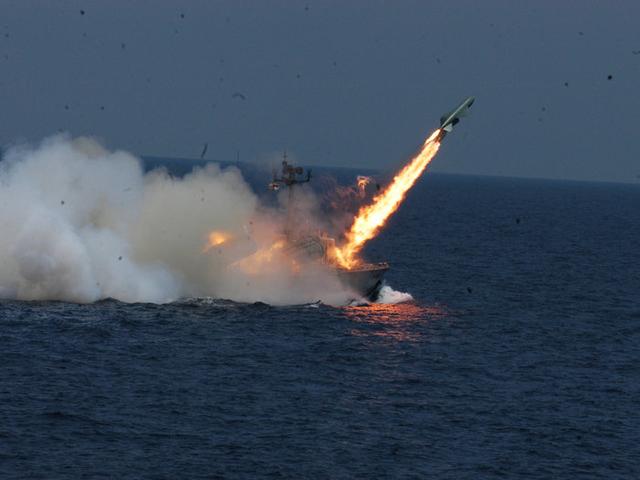

击沉“埃拉特”号的前苏联P-15反舰导弹

“埃拉特号”走了，47名水兵阵亡，91人受伤，其中9人严重烧伤。埃及海军出动的是两艘75吨的蚊子级导弹艇，自身无一伤亡。这个事件震惊整个西方海军，因为他们发现，当时他们没有任何一种手段能有效对抗反舰导弹这种恐怖的武器。

跨时代的密集阵 （Phalanx）

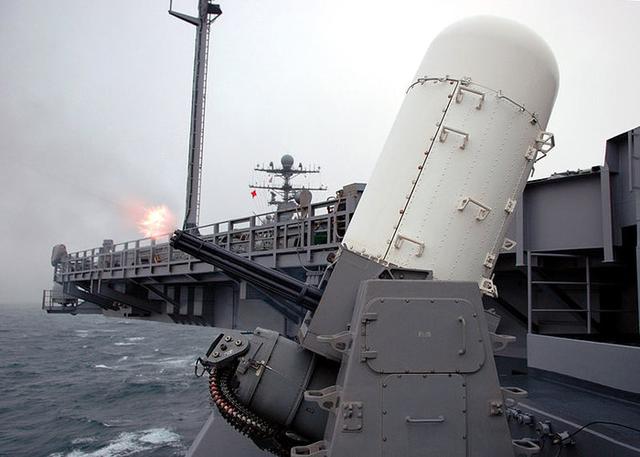

密 集阵近程防御系统（Phalanx Close-In Weapon System），是世界上所有近程防御系统的鼻祖，密集阵系统最关键的技术是实现了大闭环火控的概念，实现了火力控制模式的巨大飞跃。时至今日，尽管后续 各国纷纷发展了类似的系统，但该系统仍然是世界上装舰数量最大，击毁目标最多的近程防御武器系统。

1960 年，美国海军提出，应发展一种反应迅速的武器系统，以应对在海麻雀导弹和电子战干扰后的漏网的空中危胁，顾客的需求永远是最大的新技术发展的最大动力，通 用动力公司很快提出一种闭环火控的近程防御系统的概念，但之后的发展很慢，时值越战时期，美国人因为越战的泥潭消耗了大量的资金和精力，政客们认为这种概 念过于科幻而无法实现，迟迟不肯为该项目注入资金。1967年的埃拉特事件，使这种系统的发展迎来了转机，通用动力公司得到了美国海军的支持，开始项目的 预研工作，1970年，首套系统打靶成功，证明了闭环火控理论的可行性。整个项目被命名为密集阵系统，正式进入研制及生产试制阶段。该系统系统实质上是一 种雷达制导高射速小口径高炮，主要打击低空来袭目标。该系统与以往利用雷达制导高炮打击飞机的防空系统不同的是，首次把大闭环火控的原则应用于武器系统的 开发之中，把火炮的打击精度提高近10倍并不断收连，真正实现了人类百发百中指哪打哪的梦想。

打得准才是硬道理

国 内许多媒体认为密集阵系统就是雷达加上一个高射速炮，并把近防系统的射击速度当作先进指标，误以为射速高效果就好，其实这是一种误解，射速再高，打不到目 标也是白搭，密集阵最精妙的地方，是把高射速炮的射击精度提高10倍以上，并且具备不断修正，越打越准的能力，这些全靠计算机控制的大闭环火控系统实现 的。

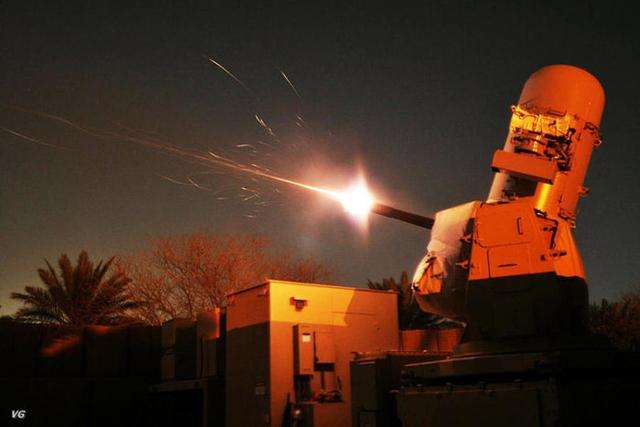

1991年，海湾战争，巴格达的夜空，壮丽！

传 统的火控系统是个开环火控系统，用雷达测量飞机的航向和航速和高度，解算出提前量，指挥高炮向敌机的下一个航路点射击，看起来很不错，可忘了敌方的飞机是 会拐弯的，如果敌机及时改变航向，往往能轻松躲开捕向理想位置的炮弹，再加上风力风向火炮炮弹等各种因素的影响，实际上，高炮的命中率低的吓人，二战初期 的不列颠空战期间，英国人的高炮每发射4200发炮弹才能击落一架敌机！

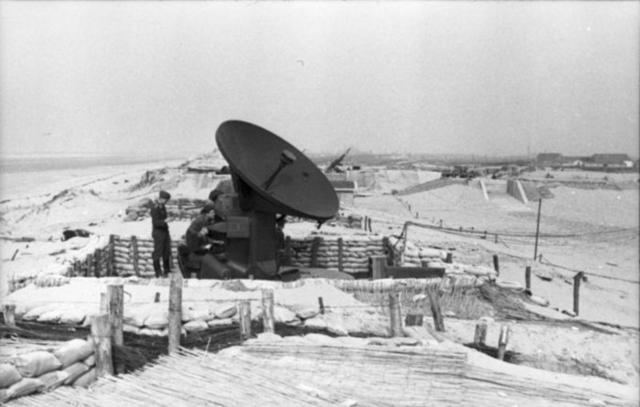

二战末期德军防空雷达

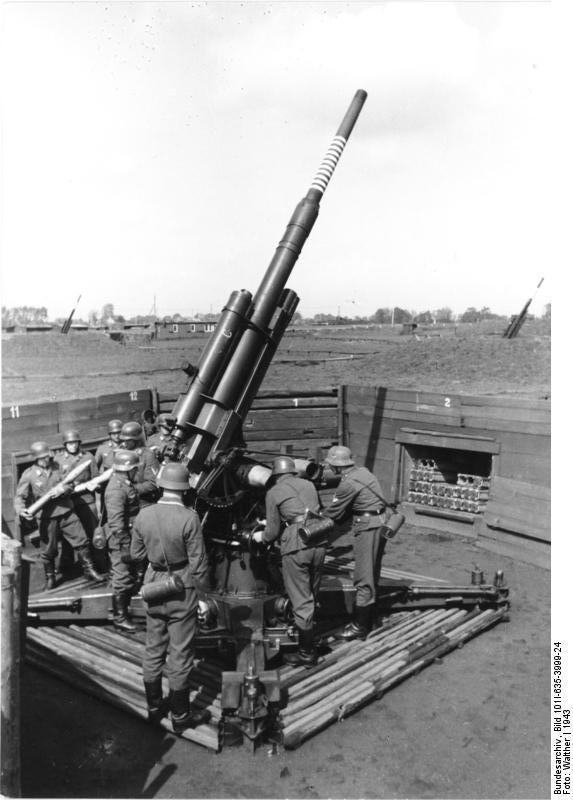

88高炮，注意左边装填手，每枚炮弹重约15公斤，平均要2800枚击落一架盟军飞机。这种炮弹的引信精巧细致，超过同时代最好的钟表，是很抢手的战争纪念品，价格不便宜。

二战末期，德国人开始用雷达制导88毫米高射炮打击美英轰炸机，平均要发射2800枚炮弹才能击落一架。这样的状况，直到越战时期也改进不大，近战集火是北越方面高炮部队主要手段，实战中甚至曾集中多达15个高炮连打击一架美军飞机。

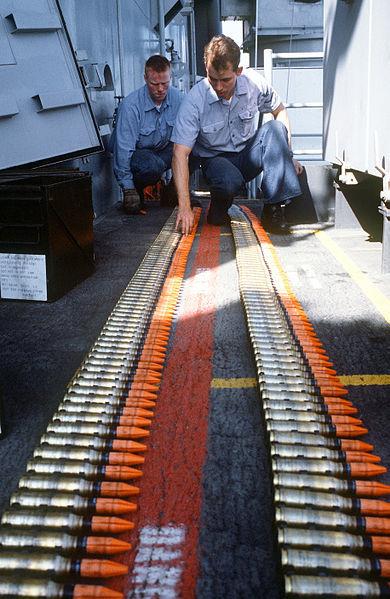

图片：美方认为导弹是很坚固的目标，为了保证对导弹的摧毁，采用次口径脱壳穿甲弹，弹芯是15毫米贫铀或钨芯穿甲弹

大 闭环火控与这种方法完全不同，其基本思路是利用火控雷达测量炮弹出口的速度和目标的打击效果，实时修正火炮的射击。打个比方来说，这就如同向暖瓶里倒开 水，一开始有可能会出来一些，但人眼观察着水流的方向和暖瓶嘴的相对位置，不断修正，后续的开水会越倒越准。密集阵系统的火炮射击时后，KU波段的火控雷 达，一方面跟踪目标的运动轨迹，另一方面跟踪接近目标的弹丸，运用物理学中的多普勒原理，观察反射回波的频率变化，目标是越来越近，频率不断升高，弹丸越 走越远，频率不断下降，可以在一部雷达里区分开来，知道频率的变化，就能知道弹丸的速度，对比计算机里的弹道数据表，就知道了火炮射击中受各种影响产生的 误差，反馈回火控系统，不断缩小这个误差，就能准确击中目标。

密 集阵系统不采用闭环火控的射击误差约5-10个密位，密位是火控系统里的一个精度指标，相当于一个毫弧度，比较难理解，其实也没必要理解，能记住精度一密 位的火炮，弹丸飞出的误差量是射程的千分之一就行，也就是说1千米误差1米，10千米误差10米，密集阵的闭环火控精度最后达到约0.5密位的水平！打击 反舰导弹中，密集阵遇到的另一个问题是雷达的假目标问题，其实就是海面对雷达波产生的重影，密集阵运用了人工智能的算法解决了这个问题，毕竟，低空的反舰 导弹不可能向下飞，只能向上飞。

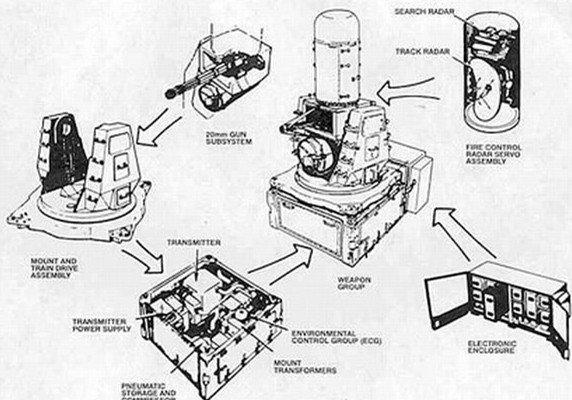

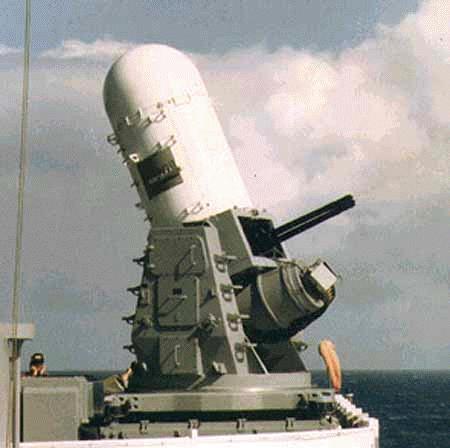

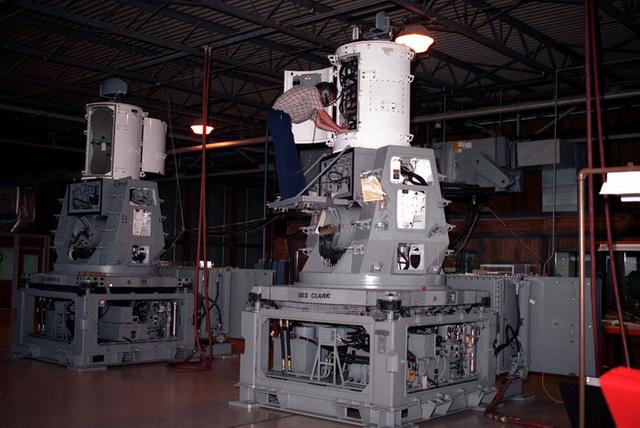

通 用动力公司密集阵采用模块化的设计模式，非常紧凑，包括火炮及扬弹机构，搜索跟踪雷达，控制箱等几大部分组成，为了节省成本的空间，搜索雷达和跟踪雷达只 有一个发射机，相互转换，所有密集阵不能跟踪的攻击同时进行，降低了对付多目标的能力。总高度约5米，长宽约2米，全重仅约五点五吨，无需穿透舰艇甲板即 可安装，能够自动搜索、追踪、目标威胁评估、锁定、开火，打击效果评定。早期的密集阵系统将搜索雷达，火控雷达，指挥系统，火炮集合在一起，降低了各系统 安装零位的误差，但紧凑的设计也带来了工程上难题，火炮射击中要产生巨大冲击和振动，对后续的射击和工作造成很大的影响。

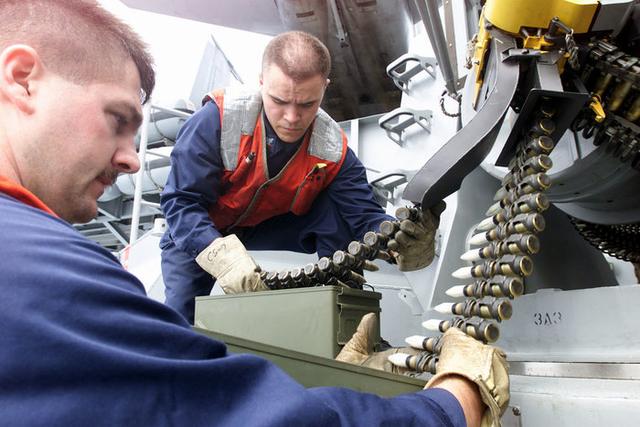

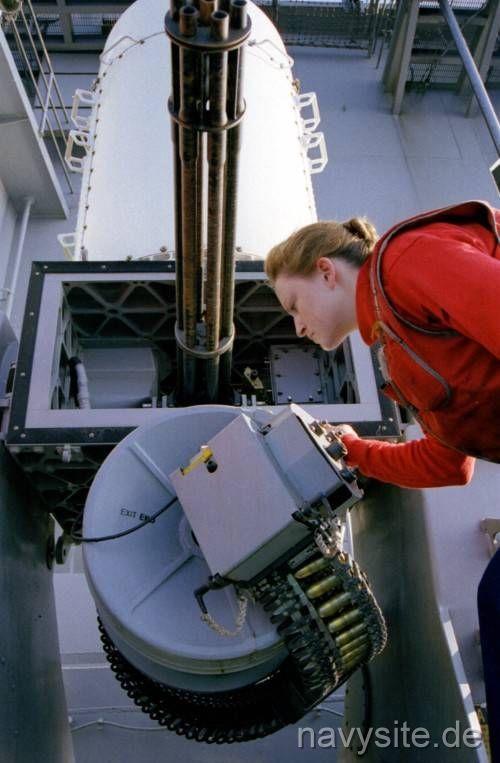

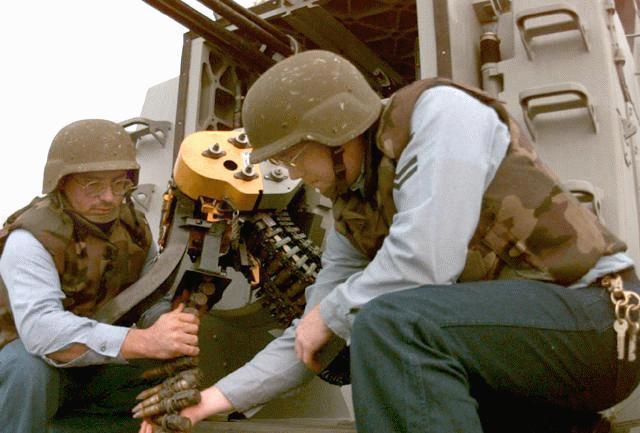

装弹中

美 国在工程技术领域特别是减振方面的丰富工程经验，解决了这个难题，实际上，是每个物体都有其固有频率，就如同一面锣敲上一百下，声音也差不多一样，振动的 发生和发展是与共振密不可分的，工程上将固有频率错开约7%，就可能把共振降到较低的水平。密集阵系统的阻隔振设计非常巧妙，首先计算了火炮的射击频率 （约10至15赫兹）做为振动源，将炮架设计成一种复杂蜂蜜状铝制框，吸收了大部分的振动，其次安装在框架上方的雷达采用气囊隔振并加装约2厘米厚的橡胶 隔振垫，全系统以钢丝绳减振器固定在甲板，做为一种复杂的武器系统早期的工程样机平均无故障工作时间达到了188小时，达到了相当高的水平。

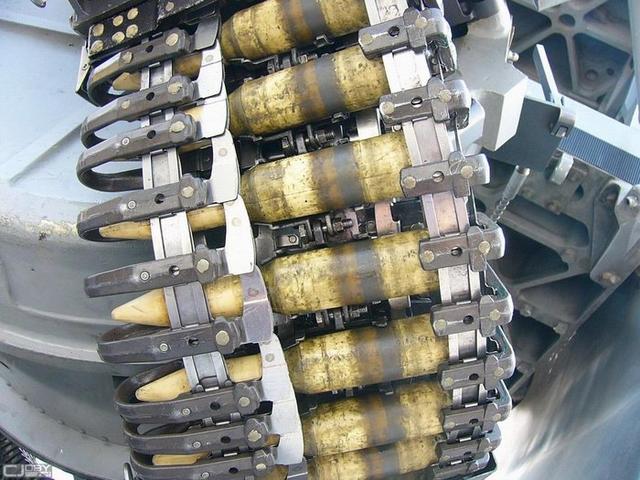

密集阵不抛出弹壳，击发后弹壳直接滚回弹鼓

密 集阵系统的搜索设备是安装在白色圆柱最上部是不断旋转的微波搜索雷达（KU波段），为了简化工作量，把距离约10公里的范围划为五个扇型搜索区，由识别区 和人为设定的盲区组成，就象斑马线一样，只有快速进入识别区并向自己袭来的目标才引起重视，目标识别区宽度约1000米，还有约600米的盲区，一旦有目 标进行入搜索区并被三次识别，就启动跟踪雷达进行照射并进入打击程序，跟踪雷达转到来袭目标的方向，围绕中心区域以8 字形在空间搜索，实际测试，通常只需要不到0.4秒的时间就能锁定目标，最大也不会超过2秒。密集阵系统没有敌我识别系统，这样简化了射击程序，也提高了 反应时间，但也为后来演习中频繁的误伤打下了伏笔。

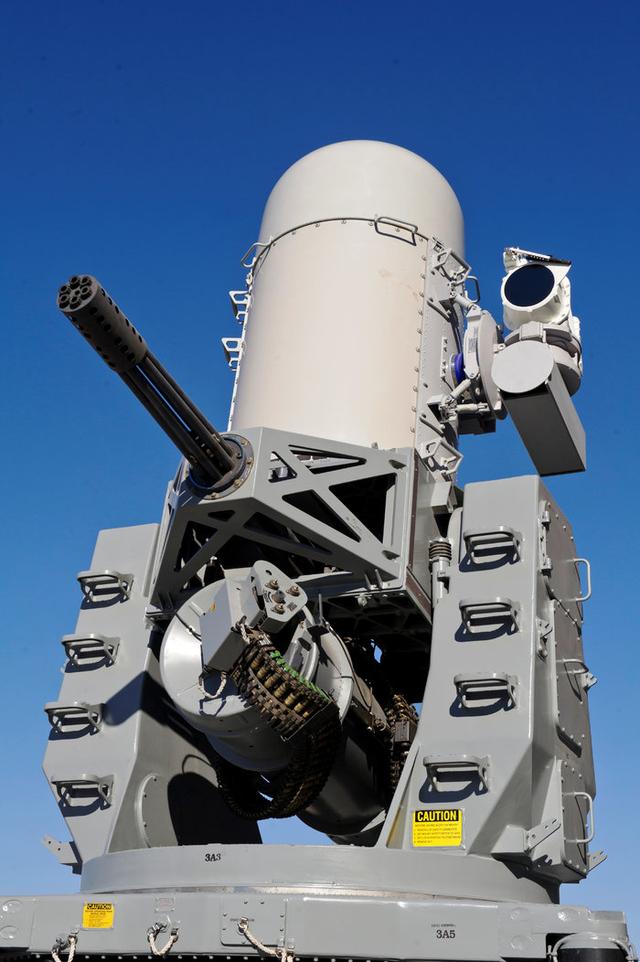

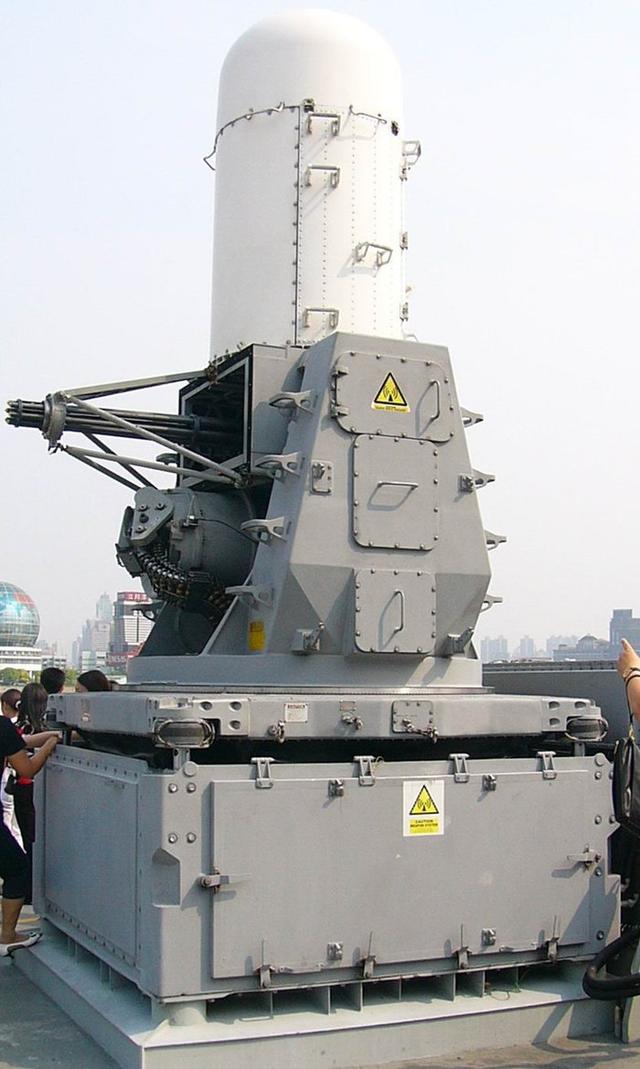

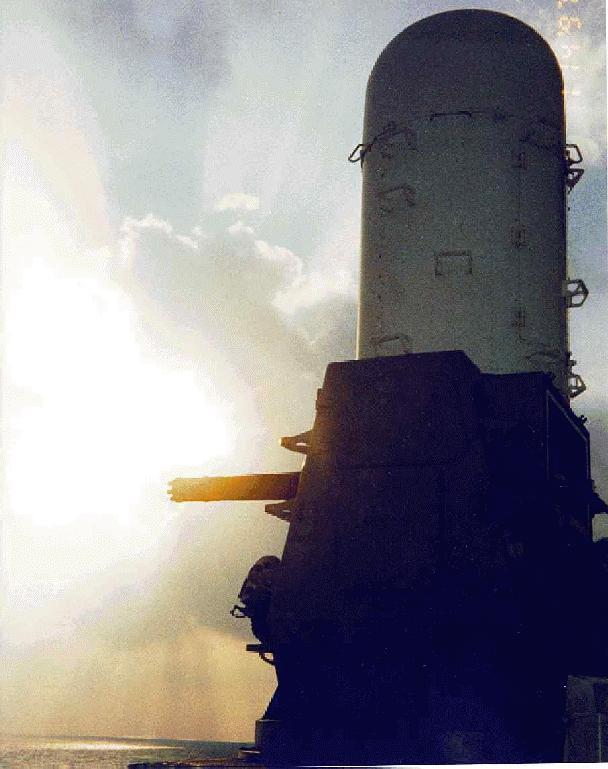

全重五吨，不穿甲板，可以全自动运行

密 集阵从发现在到开火的整个时间约4.3秒。当目标接近的最大有效射程时，密集阵开始射击，实际上，密集阵系统开始射击的前2秒钟射出的100多发炮弹，还 没有接近目标，无法利用闭环火控计算误差，基本算是校炮用了，这段时间如果是亚音速导弹大约又前进了600米，剩下的射击过程中，密集阵已经实现了闭环射 击，越打越准，直到击中并让目标停止快速接近，美军的实弹射击了也证明了这一点，大多数情况下，密集阵是在打出约200发炮弹的情况下，目标在距本舰约 500米的距离上就已经摧毁了目标。

密 集阵系统打击手段是通用电气生产的M61A1火神机炮，这是一种非常成熟的航空机炮，大量装备美国海空军的各型飞机上，火炮口径20MM，有效射程约 450~1800米（最大射程纪录5486米），射速约为3000~4500发/分。本来这种机炮射速可以达到6600发/分，但是担心实战中很快把弹药 消耗光，人为调低了射击速度，以免弹药快速耗尽。密集阵系统一次打击需要发射大约200枚炮弹，其实头100多发是大闭环火控系统校正射击用了，以每枚炮 弹约100美元计算，一次射击两万美元就没了。

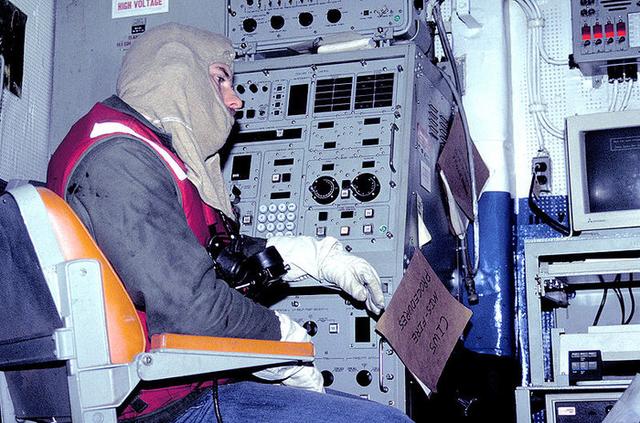

火力控制吧，演习中穿上防静电防火服

炮 座底部的弹药箱可容纳炮弹1000发，理论上每次发射二百发炮弹就可消灭目标，带箱容量足够五次射击使用。后期发展型的密集阵如Block 1，为了提高对超音速反舰导弹的打击成功率，又把射速提高到了5000发/分钟，相应弹箱的容量也提高了约1550发。火神机炮采用MK-149型脱壳穿 甲弹，弹丸没有装药，由贫化铀制成，直径约15毫米，重约100克，由塑料弹托承载，炮口初速能达到约1113米/秒，采用直接命中体制，强化穿甲能力， 非常强调外弹道性能以及缩短飞行时间，使用打击坦克非常有效的贫化铀弹来提高穿甲能力。

密集阵系统的发展

1969年，完成了系统的可行性验证试验；

1970年，进行了闭环火控系统的射击演示；

1972年，贫铀弹的杀伤威力演示；并进行首台完整样的安装调试；

1973年，进行装舰试验，安装舰艇国王号；

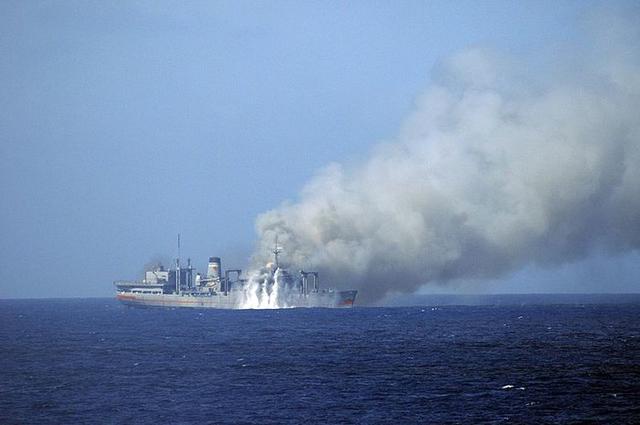

打击退役水面舰船

1974 年底至1975年初，美国把退役的“坎宁安”号驱逐舰改装成无人遥控试验舰，并在舰上安装了“密集阵”系统。1975年10月，美国为了验证“密集阵”系 统的作战效能，用“坎宁安”号进行了实弹拦截试验。试验中虽然成功地拦截了BWM-3E超音速靶机和“小牛”反舰导弹等目标，但在拦截1枚速度本不高的 “白眼星”电视制导炸弹时，虽然“密集阵”系统取得了命中10发的成绩(炸弹头部命中1发、尾部命中9发)，但怀揣908千克MK84常规炸弹的“白眼 星”电视制导炸弹仍带伤击中靶舰，在舰体上撕开了1个9米×12米的洞。对于单项试验而言，前面的拦截试验是成功的，但对于整个试验而言，“密集阵”的成 绩很难称得上是合格，而且它还暴露出小口径弹丸威力不足的缺陷。

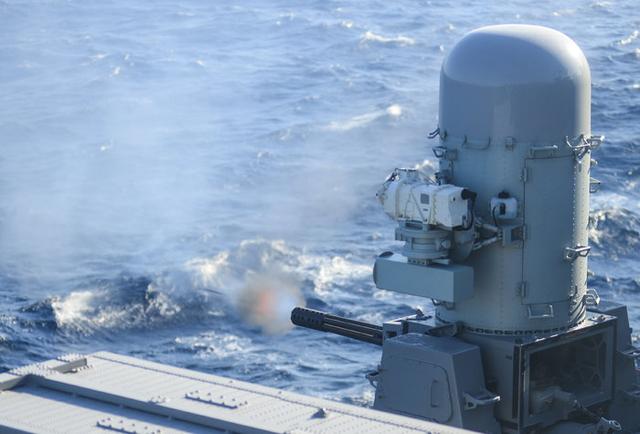

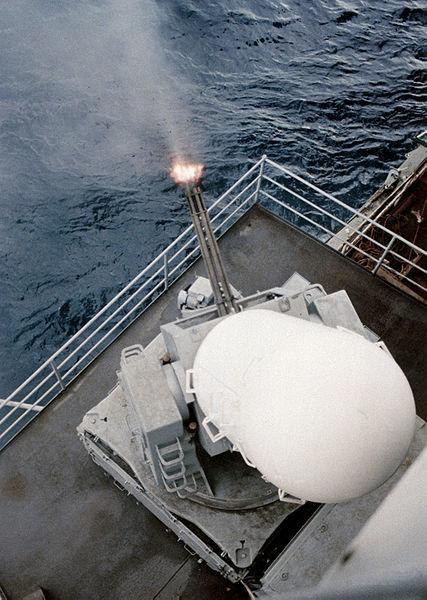

减振设计非常优秀，可以看一射击视频，几乎没有振劝

1976年，在驱逐舰比格洛号上，进行了以小岛为背景的复杂条件试验，验证了杂波条件下的小目标分辨能力；

1977年，整体鉴定；

1979年8月，首套产品出厂交付；

1980年，开始安装在企业号航空母舰等舰艇上；

目前，密集阵系统及其改进型，已向22个国家，交付了800余套该系统，最新型系统的出厂单价约3500万美元。

改型及演进

早 期的密集阵系统非常娇贵，受到盐雾霉菌和潮气的侵蚀，装舰之后，可靠性非常差，另外雷达天线难以追踪侦测以接近垂直角度来袭目标，炮弹的装填非常困难，火 神机炮不用弹链供弹，而是采用滑动的轨道，旋转弹鼓把炮弹挤到炮里面去，装填过程非常麻烦，两名舰员至少30分钟才能补弹完毕。

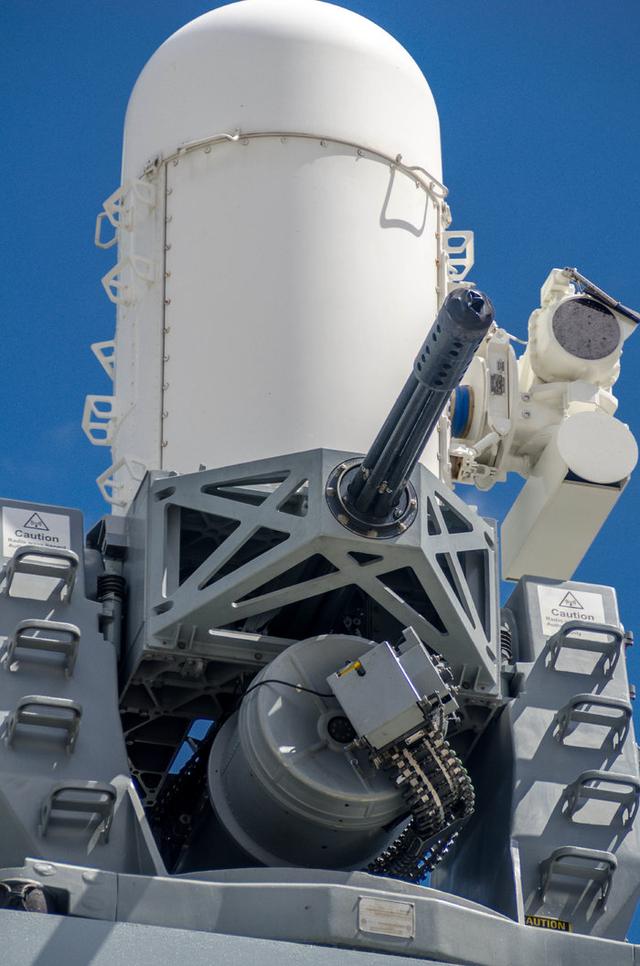

减振设计的典范

MK-15 Block 1

这是密集阵系统的第一种改进型，于1981年推出。1981年底至1982年5月在美国海军位于加洲中国湖武器试验场进行各种测试，1986年正式投产，第一批装备该系统的是衣阿华级战列舰威斯康星号。

与 早期型密集的系统相比，Block 1改进了搜索雷达，采用四片式背接平面雷达天线，搜索能力与跟踪能力比早期型提高一倍。考虑到新型反舰导弹的速度不断提高，具备末端的机动能 力，Block 1把火炮的射速重新提高到了约5000发，同时加大了弹箱，使装弹量达到1550发。上世纪80年代的美苏关系在缓和，环保观念也不断担升，早期型的贫轴 弹尽管杀伤力大，但对环境的污染对使用者也不利，故改用MK-149-4型钨合金弹蕊穿甲弹，早期型的炮弹填废时废力，Block1加装西屋公司的密集阵 甲板装填系统，大大提高了填速度，使得再装填作业时间缩短至4分钟。

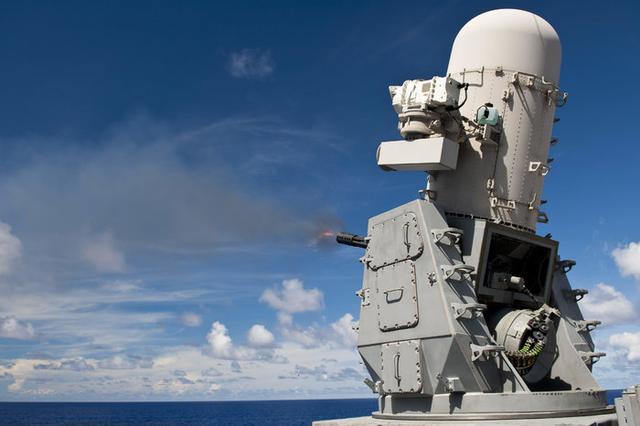

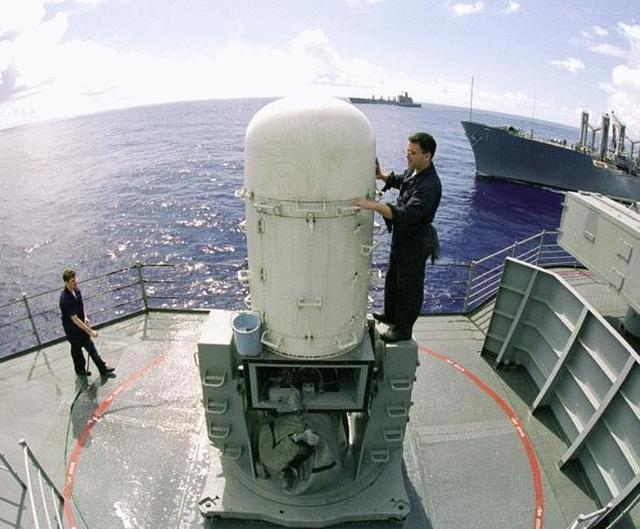

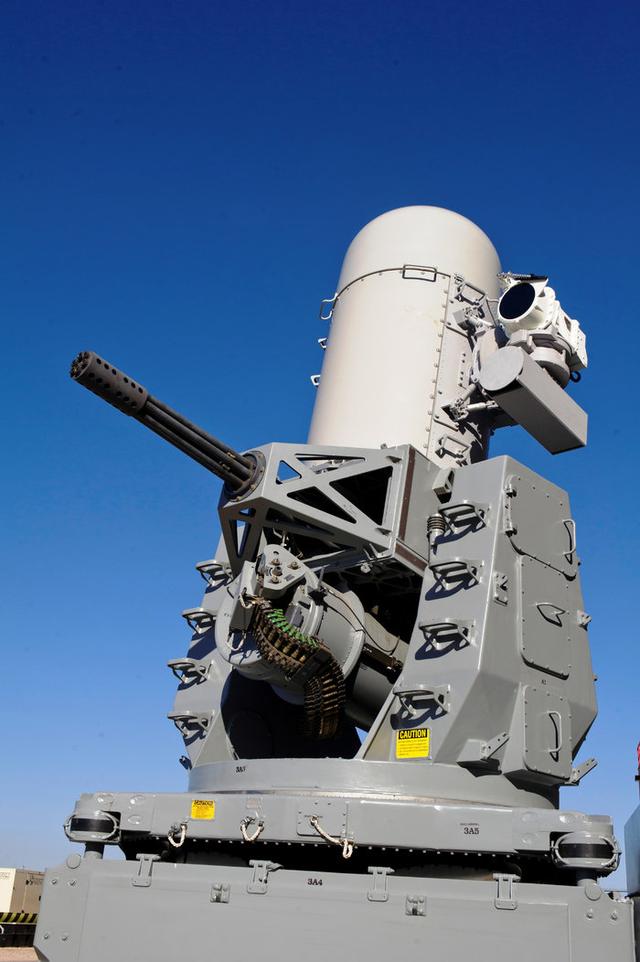

海天卫士

MK-15 Block 1A/B

密 集阵系统的最初的主要使命是对抗反舰导弹，为了避免过高的虚警率，目标指示系统会自动将低速目标过滤掉，按近程防御系统的理念，实战中，往往只能针对本舰 快速袭来的目标发挥作用。两伊战争爆发后，两伊打起了袭船战，美国海军开始进入波斯湾执行护航任务，面对伊朗海军蚁群一样的快艇，美国海军在舰艇上加装 MK-25舰炮与12.7毫米的M2重机枪，这两种武器依赖人力操作，在舰艇晃动的条件下命中率很低。

美 国对密集阵系统进行了进一步的改进，称为MK-15 Block 1A/B，主要的改进是加装英国生产的光电传器探头，能够实现人在回路的操作，用于对抗小艇和低速的飞机这；更换加长的炮管，提高炮弹的初速的打击能量； 与早期型的区别是，为炮管加装了框架型的托架，降低了射击时的扰动，这些改进了，提高了对抗掠海飞行超音速反舰导弹，并加强对付小艇等小型水面目标和直升 机等慢速空中目标的能力。在演习中，美国海军利用Block 1A成功击毁了以前苏联白蛉超音速反舰导弹改制的靶弹，这种靶弹可以超音速飞行并且末端蛇型机动，密集阵是第一种击落这种超音速目标的近程防御系统，雷声 公司非常得意。

可怜的实战成绩与频繁的误击

历 史经验表明，好的武器装备，不在于技术上的如何先进？实战中的表现才是硬道理，密集阵系统原理上的先进和在各种精心安排的测试中的优异表现，并不意味着实 战中能取得辉煌的战果。目前密集阵系统已装备八百余套，装备美国海军几乎所有现役水面舰艇，并在其他20多个国家的海军中服役。但是先进不等于好用，服役 三十多年来，密集阵系统虽经历多次实战考验，但该系统不但没有取得过辉煌的战果，反而却在演习多次演习中误伤己方舰船和飞机，饱受各界垢病，可谓成事不 足，败事有余。

斯塔克号

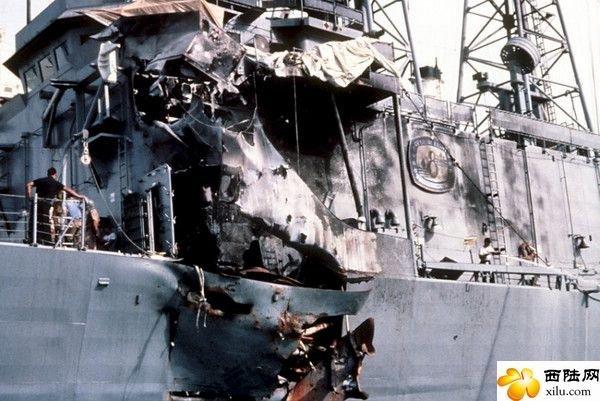

上图，美国海军斯塔克号被飞鱼导弹击中，密集阵并未发挥作用

1987 年，打得如火如荼的两伊战争，进入了僵持阶段，伊朗和伊拉克掀起了大规模的袭船战，试图切断对方的经济命脉。5月17日，装备了宙斯盾系统的美国海军斯塔 克号护卫舰独自在波斯湾进行巡逻任务，晚上21时，一架伊拉克空军幻影F-1战机由基地起飞，并且先后被美军E-3预警机与“斯塔克”号的雷达发现。美军 判断该机只是执行巡逻任务，“斯塔克”号的舰长曾在22时5分对伊拉克战机发出询问，不过并未得到回应；随后伊拉克幻影F-1对斯塔克号发射两枚飞鱼反舰 导弹，并向北返航。

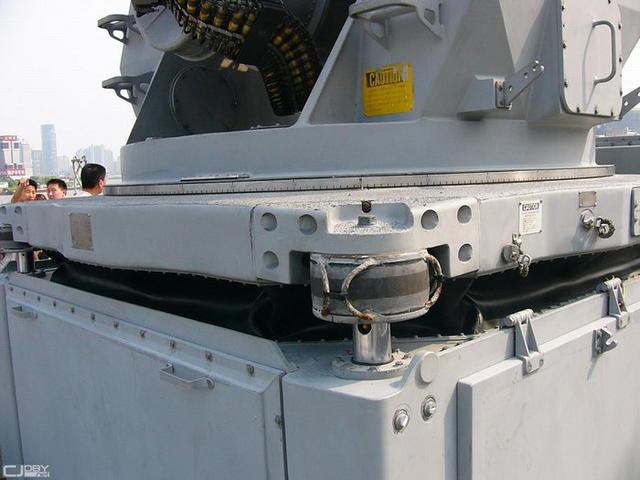

减振器很精巧

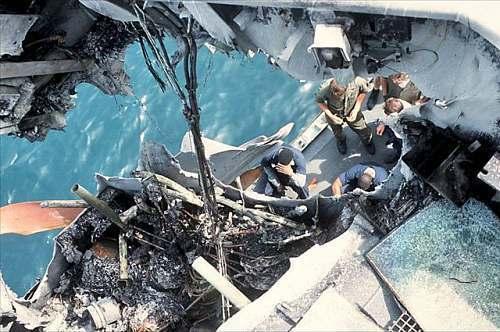

“斯 塔克”号与E-3预警机都没发现掠海飞行的“飞鱼”导弹；虽然“斯塔克”号的SLQ-32(V)2电子支援系统在伊拉克人发射导弹前截获幻影F-1EQ的 雷达锁定信号，但由于舰上人员太过疏忽没有启动电子干扰措施。几分钟后，“斯塔克”号上值班舰员发现了来袭的“飞鱼”，试图加速并转向并未成功，一度试图 以密集阵近防武器系统迎击，但为时已晚，首枚“飞鱼”导弹10秒钟后击中左舷，摧毁了位于该舰的士兵住舱，并造成舰体进水倾斜；第二枚“飞鱼”落在舰桥附 近，虽并未爆炸，但飞鱼中剩余的火箭推进剂，使得铝质上层建筑剧烈燃烧并融化变形，数个舱室被破坏，尤其是舰上指军中心被完全被摧毁，全舰官兵35人阵 亡，2人失踪。

2006年以色列海军萨尔5型导弹护卫舰“哈尼特号”被反舰导弹击中，密集阵系统同样毫无建树。

打 不到敌人也就罢了，密集阵系统在打自家人的飞机和舰船却毫不手软，“斩获颇多”。1989年10月11日，在美国东海岸进行的火力演习中，补给舰 USS El Paso上的密集阵系统，终于成功击毁了来袭的模拟反舰导弹，美国人还没有来得及弹冠相庆，密集阵系统却把被击落的导弹残骸，视为对该舰仍还构成威胁的来 袭目标并再次射击，射出的炮弹不偏不倚，正好击中了附近的硫磺岛号两栖攻击舰的舰桥，造成了一死一伤的惨剧。

事 儿还没有完，1991年2月25日，海湾战争期间，装备了密集阵系统的美国海军佩里级导弹护卫护卫舰朱里特号，在波斯湾水域执行为密苏里号战列舰和英国皇 家海军格洛斯特号的护航任务，被打急的伊拉克人发射了一枚蚕式反舰导弹，密苏里号立刻施放了乌鸦座干扰弹，朱里特号上的密集阵系统全自动接战闹了乌龙。不 但没有发现来袭的蚕式导弹，反而将密苏里号施放的干扰箔条，视为目标向5公里外的密苏里号结结实实的来了一梭子，至少命中4发，好在没伤到人。而蚕式导弹 还在天上飞，说时迟，那里快，“慢吞吞”的蚕式已经逼近，反倒是洛斯特号上的英国人，发射了一枚老旧的海标枪导弹，将蚕式当场击落在密苏里号和格洛斯特号 中间，创造了海战中击落反舰导弹的首个成功战例。

英制海标枪导弹

精 密的密集阵近程防御系统，实战中打不下来袭的导弹也就罢了，六亲不认的密集阵打起自己人还是很管用的。1994年的台军汉光演习，安装了密集阵系统的成功 号护卫舰，准备用密集阵来打靶，拖靶的雇来的民用飞机，密集阵系统再次现眼，不打靶机，却把拖靶飞机打了下来，4人死亡。 1996年4月4日，在日美联合军事演习中，海上自卫队夕雾号（JSYUUGIRI DD153）重新上演了击落拖靶飞机的好戏，将美国海军执行拖靶任务的A6攻击机打了下来，好在两名飞行员眼疾手快，跳伞逃生。

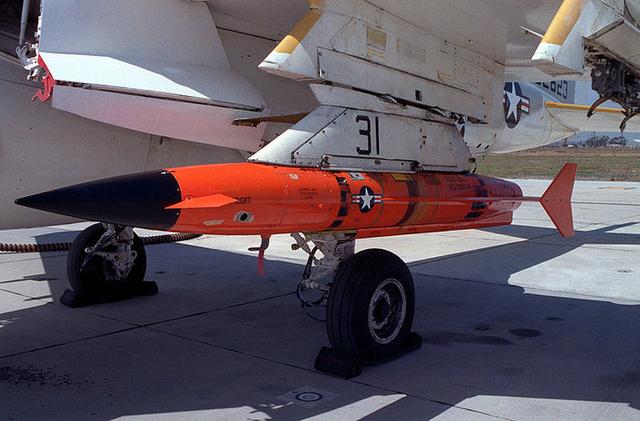

靶机

先 进的密集阵系统为什么在实战中如此糟糕？又为什么频繁误击自己人哪？其实根源出在全自动接战模式上，在该系统在研发之初，为了提高系统的反应速度和自动化 能力，采用了一种几乎独立运作的模式，能够自动识别来袭目标并发起反击，也就是一种人不在回路的操作系统，这种系统理论上非常先进，但是与实际的使用情况 大相径庭，实际上在舰艇的使用过程中，不得到人员的命令就擅自发起攻击是一种非常可怕的事情，就如同一只不听话的大狗，对过往人员不分青红皂白的乱咬一 通。再加上密集阵系统没有敌我识别器，实际操作中，只要处于工作状态下，由电脑根据来袭目标是不是向本舰飞来？是不是具备与反舰导弹相近的速度？只要满足 条件，不管是敌是友，打下来再说，至于不爆炸的穿甲弹头是否会误伤本舰，更是不在考虑范围内。

以 击落台湾海军拖靶机的事件为例，当时为了保证安全，约定由拖靶机上人员发出口令，大体上是“三，二，一，射击”，待拖靶机进入射击盲区，发出“射击”口令 再接通电源，没想到演习中，靶机飞行员念完了“三，二，一”之后，临时加了一句“准备”，高度紧张的射手唯恐错过立功的机会，立刻接通了电源，结果，悲剧 了。

随 着超音速反舰导弹发展，密集阵系统越来越感到力不从心。密集阵系统射程只有1800米，而且到了500米，又进入了射击盲区，这段距离，亚音速导弹飞行约 需四秒钟，而超音速导弹只需约2秒，超音速反舰导弹为了保证弹体强度，结构上相当坚固，小口径炮弹无法有效打击。其次密集阵系统对抗多批次目标的能力较 弱，设计之初，为了压缩体积和重量，密集阵系统的搜索雷达和跟踪雷达共用一个KU波段发射机，这样的话，搜索和打击不可能同时进行，在打击来袭目标的过 程，密集阵不具备搜索功能，只有确认了击毁之后，才能重新转入搜索模式。如果两个以上的目标同时来袭，密集阵只能打击其中一个。

再有就是密集阵系统打击水面目标的能力较弱，初期型的密集阵系统只能打击空中目标，对于低速目标不具备打击能力，后期改进型与舰艇的作战系统进行了集成，并加装英制的光电跟踪系统，提高了这方面的能力。

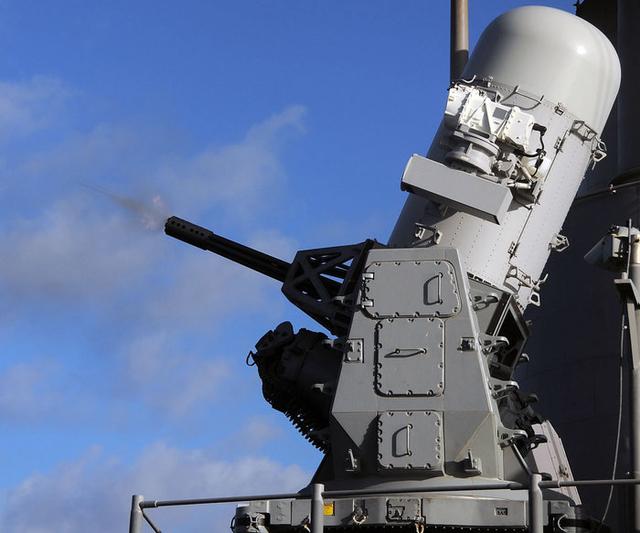

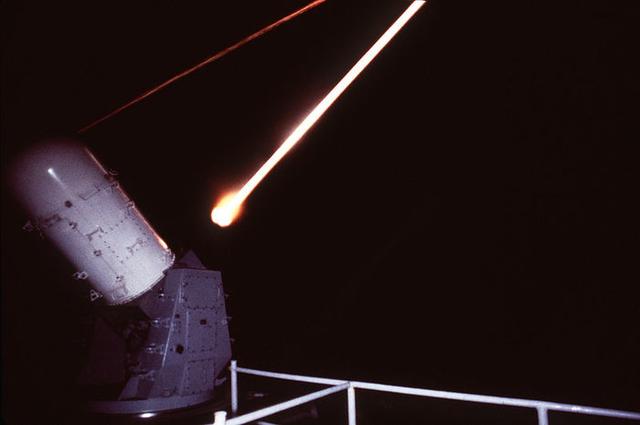

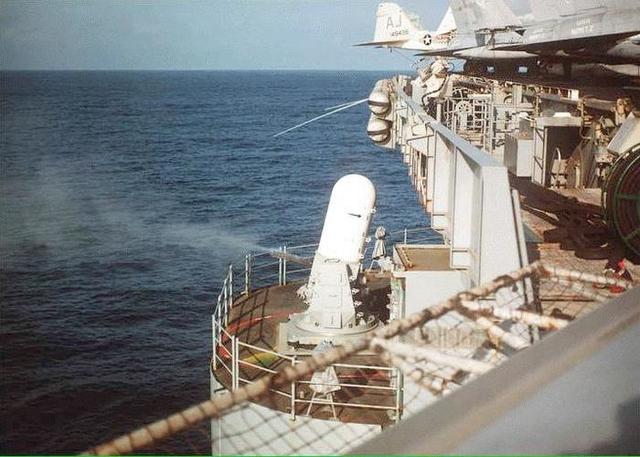

怒吼吧，密集阵，瞄准自家兄弟
